Sistema Elettrika tal-Enerġija Elettrika

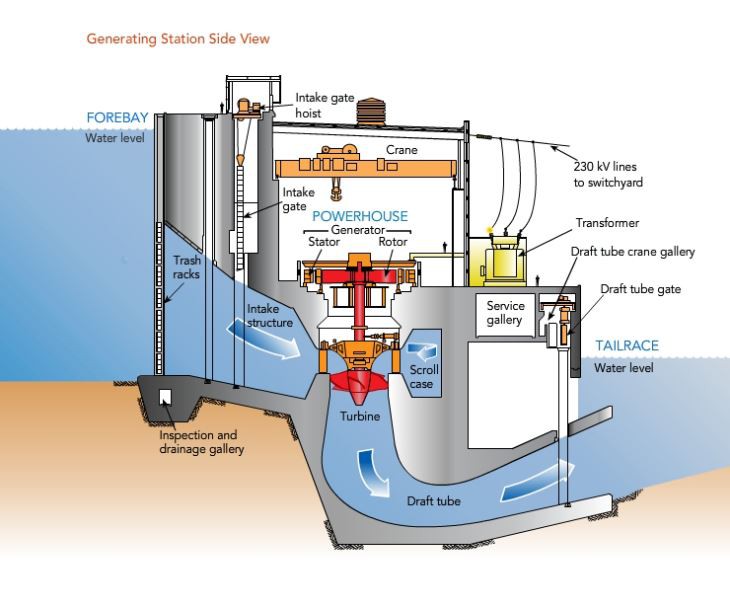

Is-sistema elettrika ta 'stazzjon tal-idroenerġija ġeneralment tista' tinqasam f'diversi partijiet, bħal ġeneraturi idroelettriċi, apparat ta 'vultaġġ tal-ġeneratur, transformers prinċipali, apparati ta' distribuzzjoni ta 'enerġija ta' vultaġġ għoli, sistemi ta 'enerġija awżiljari, u sistemi ta' ert, kif muri mill-kaxex tal-linja solida f ' il-figura li ġejja.

Il-ġeneratur idroelettriku u l-wajers elettriċi ewlenin huma bħall-qalba u l-aorta tas-sistema elettrika. Il-ġeneratur idroelettriku jikkonverti l-produzzjoni ta 'l-enerġija mekkanika li ddur mill-idro turbina f'enerġija elettrika, li hija s-sors tal-ħruġ ta' l-enerġija elettrika ta 'l-idroenerġija. L-effiċjenza ta 'idro-ġeneraturi kbar ġeneralment tista' tilħaq madwar 98%. Fil-preżent, il-kapaċità massima ta 'ġeneraturi idroelettriċi li jaħdmu fiċ-Ċina hija 889 MVA. Il-wajers elettriċi ewlenin huma li jgħaqqdu ġeneratur idroelettriku, ġeneratur ta 'vultaġġ għoli, transformer prinċipali, apparat ta' distribuzzjoni ta 'vultaġġ għoli, sistema ta' enerġija, eċċ. B'mod xieraq biex jinkisbu l-funzjonijiet ta 'trasmissjoni ta' enerġija elettrika, spinta, ġbir, distribuzzjoni u tibgħat.

It-tagħmir tal-vultaġġ tal-ġeneratur jittrasmetti l-enerġija elettrika ġġenerata mill-ġeneratur idroelettriku lit-transformer prinċipali. Il-fluss tar-ritorn għandu l-karatteristiċi ta 'vultaġġ għoli u kurrent għoli. Is-sistema ta 'enerġija awżiljarja u l-apparat ta' l-eċitazzjoni ta 'l-unità huma ġeneralment konnessi mal-provvista ta' enerġija minn hawn. Fil-preżent, il-livelli tal-vultaġġ tal-ġeneraturi fl-impjanti tal-idroenerġija qed jitħaddmu sa 24 kV. Meta wieħed iqis il-fatturi bħall-parteċipazzjoni tal-quċċata tal-istazzjon tal-idroenerġija u l-iswiċċjar frekwenti tal-unità, is-salvavita tal-ġeneratur-ġeneratur ta 'sikwit hija installata fl-iżbokk tal-ġeneratur tat-turbina. Il-konduttur li jgħaqqad il-linja tal-vultaġġ tal-ġeneratur ta 'l-unità ta' kapaċità kbira normalment huwa xarabank b'fażi magħluqa.

It-transformer ewlieni huwa l-ġonta tat-tagħmir tal-vultaġġ tal-ġeneratur u l-apparat ta 'distribuzzjoni tal-qawwa ta' vultaġġ għoli. Tgħolli l-vultaġġ tal-ġeneratur għall-vultaġġ tat-trasmissjoni biex tnaqqas il-kurrent tat-trażmissjoni, u b'hekk tnaqqas b'mod effettiv it-telf ta 'trażmissjoni u l-ispiża tal-materjal tal-grilja tal-enerġija. B'mod ġenerali, iktar tkun kbira l-kapaċità installata u itwal id-distanza tat-trasmissjoni, iktar tkun għolja l-vultaġġ tat-trasmissjoni. Fil-preżent, il-livell tal-vultaġġ tat-trażmissjoni tal-istazzjonijiet tal-idroenerġija fiċ-Ċina huwa sa 750 kV.

L-apparat ta 'distribuzzjoni ta' enerġija ta 'vultaġġ għoli jintuża biex jiġbor l-enerġija elettrika mibgħuta mit-transformer prinċipali u jibgħatha lis-sistema tal-enerġija permezz tal-kamp tal-ħruġ. Dan jinkludi prinċipalment tliet tipi ta 'apparat ta' distribuzzjoni ta 'enerġija miftuħa, apparat tal-metall magħluq bil-gass (GIS) u apparat ibridu ta' distribuzzjoni ta 'enerġija. Peress li l-biċċa l-kbira tal-pompi tal-idroenerġija jinsabu f'żoni ta 'muntanji għoljin u canyon, it-tqassim ta' apparati ta 'distribuzzjoni ta' vultaġġ għoli huwa spiss ristrett. Għalhekk, is-SIG bl-ogħla affidabbiltà u l-aktar tqassim kompatt imma spiża relattivament għolja saret l-ewwel għażla għal apparati ta 'distribuzzjoni ta' vultaġġ għoli fl-istazzjonijiet tal-idroenerġija fiċ-Ċina. 800 kV. Il-linji ta 'ħruġ ta' vultaġġ għoli ta 'stazzjonijiet tal-idroenerġija ġeneralment jużaw kejbils ta' enerġija ta 'vultaġġ għoli jew linji ta' trasmissjoni magħluqa tal-metall iżolati bil-gass (GIL).

Is-sistema tal-enerġija tal-impjant tikseb enerġija minn unitajiet, grilji tal-enerġija, eċċ., U tipprovdi enerġija għal tagħbijiet (punti) bħal operazzjonijiet tal-unità tal-impjant tal-enerġija, dawl, tagħmir pubbliku, u apparat tal-qawwa taż-żona tal-diga skont il-bżonnijiet tal-faċilitajiet tal-enerġija. Is-sistema ta ’l-art hija użata biex tiżgura t-tħaddim normali tas-sistema elettrika ta’ l-idroenerġija u s-sigurtà tan-nies u tat-tagħmir. Fil-preżent, is-sistema ta 'l-atterrar ta' l-idroenerġija tagħmel użu sħiħ mill-ilma tal-ġibjun, l-istruttura ta 'l-azzar taħt l-ilma u l-korp ta' l-ert naturali biex tnaqqas ir-reżistenza ta 'l-ert. Sistema ta 'enerġija awżiljarja u sistema ta' l-ert huma garanziji importanti għas-sigurtà, l-affidabbiltà u l-operat ekonomiku ta 'l-impjanti ta' l-idroenerġija. It-tagħmir u l-wajers tagħhom huma mqassma b'mod wiesa 'f'diversi partijiet ta' stazzjonijiet tal-idroenerġija.
