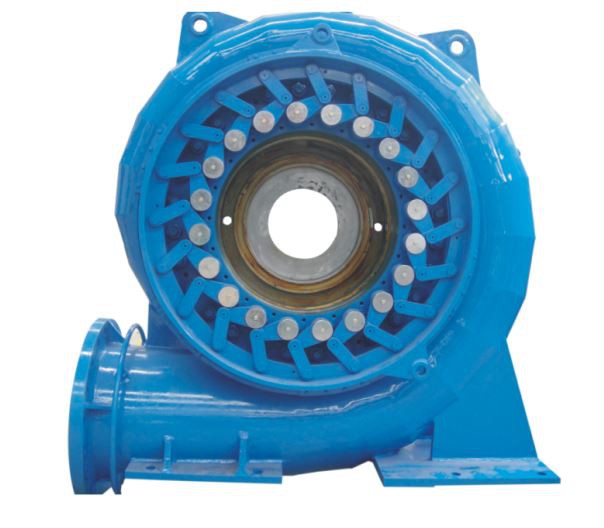

2x900KW Unitajiet u Awżiljarji tal-Ġeneratur Tal-Idro Turbina orizzontali Żgħar Francis Hydro Turbine
Provvista EM għal 2x900KW Unitajiet u Awżiljarji ta' Ġeneraturi Żgħar Orizzontali Francis Hydro Turbine
Ibgħat l-inkjesta
Chat Now
Introduzzjoni tal-Prodott
1. Data teknika
| SN | Oġġetti | Indiċi | ||||
| 1 | Kapaċità tal-unità (kW) | 900 | ||||
| 2 | Numru ta' unitajiet | 2 | ||||
| 3 | Tip ta' turbina | Turbina orizzontali ta' Franġisku | ||||
| 4 | Ras nominali (m) | 70 | ||||
| 6 | Ras minima (m) | / | ||||
| 7 | Dijametru tar-runner (ċm) | 56 | ||||
| 8 | Produzzjoni nominali (kW) | 900 | ||||
| 9 | Skariku nominali (m3/s) | 1.566 | ||||
| 10 | Veloċità rotatorja nominali (r/min) | 1000 | ||||
| 11 | Effiċjenza sħiħa tal-produzzjoni (%) | 89 | ||||
| 12 | L-ogħla effiċjenza (%) | 90.5 | ||||
| 13 | L-għoli tal-ġbid tal-arja tat-turbina (m) | / | ||||
| 14 | Veloċità permessa tal-ilma fil-pipeline fid-daħla tat-turbina (m3/s) | 0.8 | ||||
| 15 | Tip ta' gvernatur | Kontroll PLC, PID intelliġenti | ||||
| 16 | Tip ta' valv tad-dħul tat-turbina | Valvola elettrika tal-farfett | ||||
| 17 | Tip ta' ġeneratur | Ġeneratur sinkroniku AC ta 'fażi 3 | ||||
| 18 | Kapaċità nominali (kVA/kW) | 1125/900 | ||||
| 19 | Vultaġġ stmat (V) | 400 | ||||
| 20 | Kurrent nominali (A) | 1623.8 | ||||
| 21 | Fattur tal-enerġija nominali cosф | 0.8 ~ 0.95 | ||||
| 22 | Veloċità rotatorja nominali (r/min) | 1000 | ||||
| 23 | Livell ta' iżolament | F/F | ||||
| 24 | Modalità ta' eċċitazzjoni | Eċċitazzjoni bla brushes | ||||
2. Proposta teknika
| Le. | Punt | Deskrizzjoni teknika | Unità | Qty. | Rimarki |
| I | Sett ta' ġeneraturi ta' idro turbini u tagħmir anċillari | ||||
| 1 | Turbina Franġiskana | Id-dijametru tar-runner huwa 560 mm, il-veloċità nominali hija 1000 RPM, l-effiċjenza operattiva tal-punt nominali hija 89% (mudell tal-effiċjenza tal-punt 93.5%, effiċjenza tal-punt ta 'limitu 89.05%), il-kapaċità massima tax-xogħol iddisinjata hija 1100KW (mingħajr ma tikkalkula t-telf tal-ġeneratur); 70 metru ras, 1.566cms kundizzjoni Li jmiss, jiżguraw li l-qawwa attwali tal-ġenerazzjoni tal-enerġija tal-unità hija 90. | Unità | 2 | Il-materjal tar-runner huwa l-istainless steel, il-parti gwida hija inlaid bi pjanċa ta 'protezzjoni ta' l-istainless steel, u l-partijiet ewlenin huma CNC ipproċessati |
| 2 | Gvernatur | Kontroll PLC, PID intelliġenti | Unità | 2 | Assemblaġġ inkluż stazzjon idrawliku, kaxxa ta 'kontroll, blokka tal-valv, eċċ. |
| 3 | Valv bix-xatba tal-elettriku | Kontroll elettriku, bypass elettriku; assemblaġġ sħiħ inkluż korp valv, ġonta ta 'espansjoni, ras elettrika, mekkaniżmu ta' bypass elettriku, kaxxa ta 'kontroll, eċċ. | Unità | 2 | DN700 |
| 4 | Ġeneratur | Qawwa nominali 900KW, vultaġġ nominali 400V, fattur ta 'enerġija nominali 0.8 ~ 0.9, frekwenza 50HZ, klassi ta' insulazzjoni F / F, metodu ta 'eċċitazzjoni eċċitazzjoni mingħajr brushes | Unità | 2 | SFWE—800—6/1180 |
| 5 | Komponenti ta' awtomazzjoni | Stabbilit | 2 | Konfigurazzjoni tal-kompjuter | |
| 6 | Għodda speċjali | Għodod speċjali għall-installazzjoni u ż-żarmar għat-turbini u l-ġeneraturi | Stabbilit | 1 | Maqsuma miż-żewġ unitajiet |
| 7 | Spare parts | Turbina: 2 settijiet ta 'pakkjar prinċipali tas-siġill tax-xaft, 12 settijiet ta 'buxxijiet vane gwida, sett wieħed ta' siġilli tal-gomma vane gwida ġeneratur 1: 1 pinzell tal-karbonju, 1 tajl tal-ispinta, tajl radjali ta 'quddiem 1, 1 tajl radjali ta' wara Regolatur tal-veloċità: 2 sensuri ta 'spostament lineari, konfigurazzjoni totali ta' gruppi ta 'valv varji, 5 bordijiet tal-provvista tal-enerġija, 1 mikrokompjuter , 2 tiristri, 2 komponenti ta 'awtomazzjoni: 4 elementi ta' kejl tat-temperatura, uri 2 streamers | Stabbilit | 1 | |
| 8 | Senser tal-livell tal-ilma forebay | kejl tal-livell tal-ilma | Pc | 2 | |
| Ii | Tagħmir awżiljarju | ||||
| 1 | Sistema teknika tal-provvista tal-ilma | Disinn preliminari biex tiġbed l-ilma mill-pajp tal-azzar bil-pressjoni | |||
| 1.1 | Pipeline | Assemblaġġ tat-tqassim u l-valvijiet tal-pajpijiet interni fil-kamra tat-tagħmir | Stabbilit | 2 | Ħu l-ilma mill-pajp tal-azzar bil-pressjoni ġewwa l-kamra tal-magna |
| 1.2 | Valv li jnaqqas il-pressjoni | 0.3 ~ 0.2MPa | Unità | 2 | Jekk l-ilma jista' jittieħed separatament, ikkanċella dan l-item |
| 1.3 | Filtru manwali tal-ilma | DN150 | Unità | 2 | Pajp tad-dħul tal-ilma |
| 1.4 | Komponenti ta' awtomazzjoni | Swiċċijiet tal-fluss, miters, eċċ. | Stabbilit | 2 | |
| 2 | Sistema taż-żejt | ||||
| 2.1 | Kanna taż-żejt | kanna | 8 | Ix-xerrej jipprovdi | |
| Iii | Sistema ta' awtomazzjoni ta' monitoraġġ u protezzjoni | ||||
| 1 | Sistema SCADA | Stabbilit | 1 | ||
| 2 | Skrin integrat tal-mikrokompjuter | Apparat ta 'eċċitazzjoni mikrokompjuter, salvavita, kontroll tal-mikrokompjuter, monitoraġġ tal-mikrokompjuter, protezzjoni tal-mikrokompjuter, kejl tal-mikrokompjuter, allarm ta' aċċident, li jħalli l-isfond 485 interface ta 'komunikazzjoni | Stabbilit | 2 | |
| 3 | Skrin tal-protezzjoni tat-trasformatur u tal-linja | Protezzjoni differenzjali tat-trasformatur, protezzjoni tal-backup, skrin tal-protezzjoni tal-linja | Stabbilit | 1 | |
| Iv | Sistema tal-enerġija | ||||
| 1 | Enerġija DC | 220V38Ah | Stabbilit | 1 | |
| 2 | Enerġija AC | GGD3 | Stabbilit | 1 | |
| 3 | UPS | UPS | Unità | 1 | użu għas-sistema SCADA |
| V | Bitħa tal-Qlib | ||||
| 1 | Trasformatur ewlieni | S11-2500/33, 2500kVA, 33±2×2.5%/0.4kV, ONAN | Unità | 1 | 20KV huwa fakultattiv |
| 2 | Trasformatur ewlieni | S11-100/33, 100kVA, 33±2×2.5%/0.4kV, ONAN | Unità | 1 | |
| 3 | Salvavita ta 'barra ta' 36kV | 35kVSF6 breaker, 1250A, 25kA | Unità | 1 | |
| 4 | Skonnettur ta' barra | 35kV, 1250A, 25kA | Unità | 1 | Art waħda, fetħa orizzontali |
| 5 | Trasformatur tal-vultaġġ ta 'barra | 35kV | Pc | 3 | |
| 7 | Fjus | 35kV | Pc | 3 | |
| 8 | Arrestatur ta' barra | 35kV | Pc | 3 | |
